制作 Linux 的 QSPI Flash 启动文件

本期介绍如何使用 PetaLinux 配置生成从 QSPI Flash 启动的 Linux 镜像文件。

复制 Petalinux 工程

如果我们想保留 SD 卡启动的 Petalinux 工程，但是又不想新建一个，我们可以把老工程复制一份。

• 在工程目录同时按键 Ctrl +H，显示隐藏文件，将 project-spec、.petalinux、config.project 复制到一个新的目录，作为一个新的 Petalinux 工程

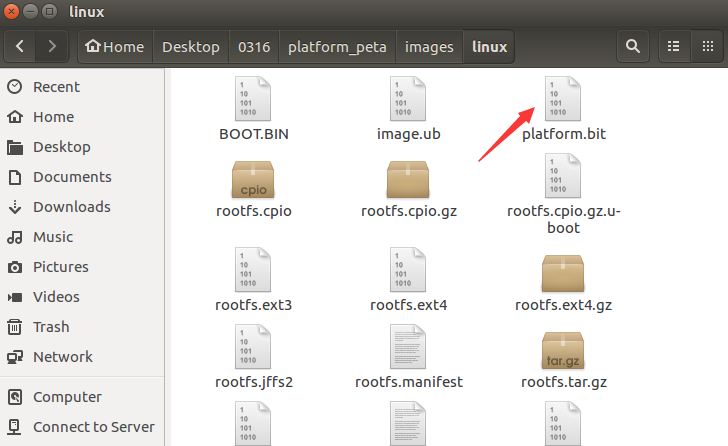

• 再把 images/linux 目录下的 bit 文件也复制到新的工程目录下，用于合成带 PL 配置的 BOOT

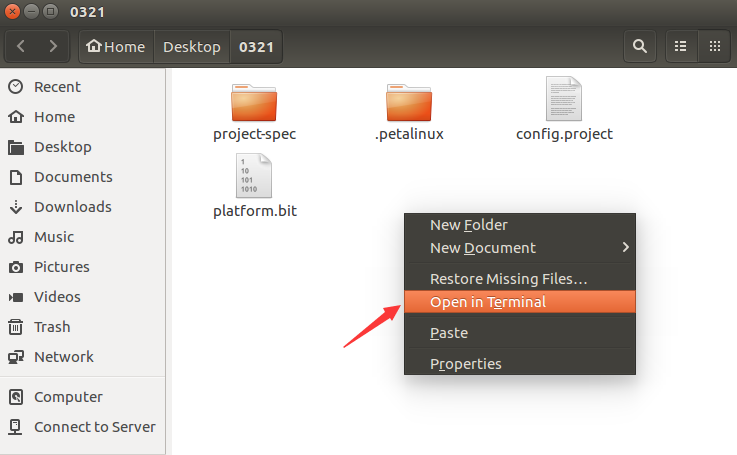

• 进入新工程，右键选择打开终端

配置编译 Petalinux

• 配置 Vivado 和 Petalinux 环境变量

source /opt/pkg/petalinux/settings.sh
source /opt/Xilinx/Vivado/2017.4/settings64.sh

• 使用 petalinux-config 命令配置 Petalinux 工程

petalinux-config

• 进入 Petalinux 配置界面

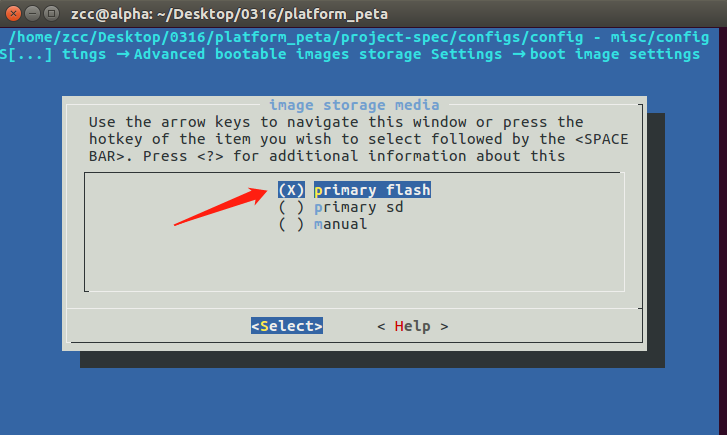

• 在 Subsystem AUTO Hardware Settings ---> Advanced bootable images storage Settings ---> boot image settings ---> image storage media 选项中选择 primary flash

• 在 Subsystem AUTO Hardware Settings ---> Advanced bootable images storage Settings ---> kernel image settings ---> image storage media 选项中选择 primary flash

• 在 Subsystem AUTO Hardware Settings → Flash Settings 中可以修改 QSPI flash 的分区，默认的 就差不多可以使用，如果你的文件大小超过了默认分区的大小，要自己调整一下

• 在 Image Packaging Configuration ---> Root filesystem type 选择 INITRAMFS，使用 RAM 类型 的根文件系统，这样就可以方便打包烧写到 QSPI Flash

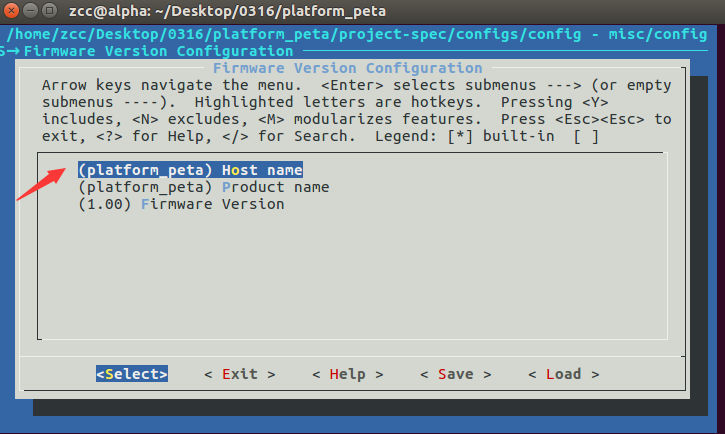

• 在 Firmware Version Configuration 中可以修改 Host name 等信息

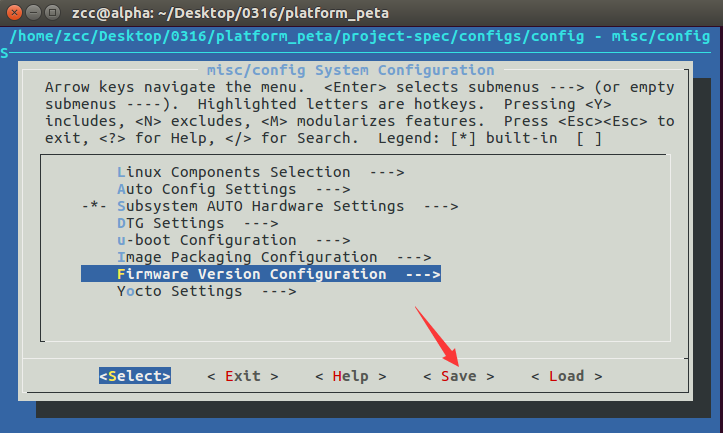

• 保存配置

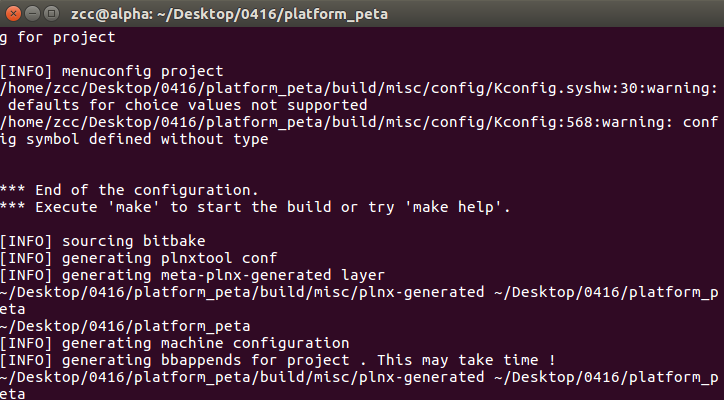

• 退出并编译

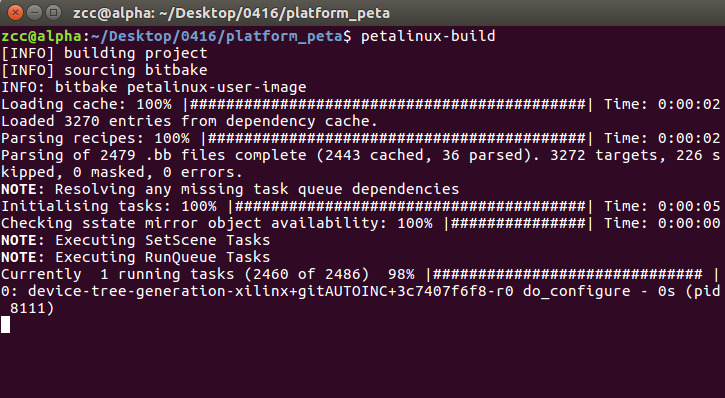

• 使用 petalinux-build 命令编译工程

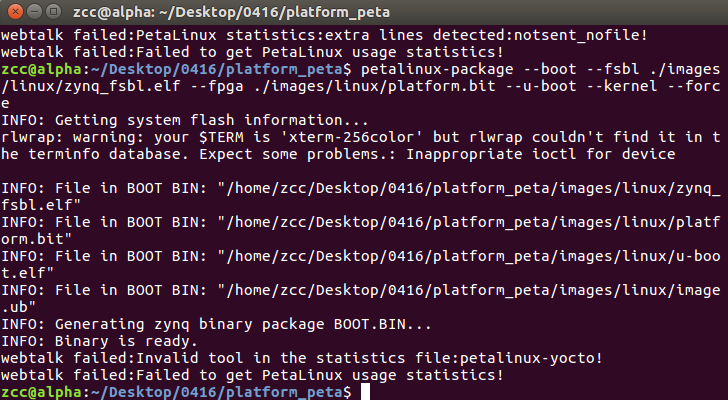

• 使用下面命令合成 BOOT，和前面的教程的差异就是多出 --kernel 选项，把内核也打包到 BOOT.bin 文件里

petalinux-package --boot --fsbl ./images/linux/zynq_fsbl.elf --fpga ./images/linux/platform.bit --u-boot --kernel --force

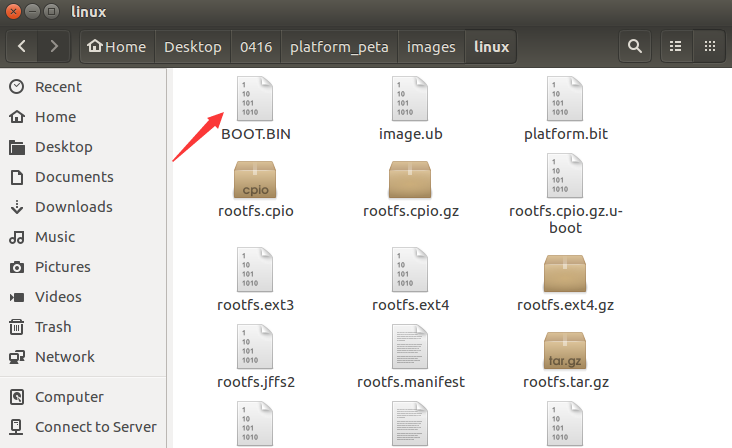

• 生成 bin 文件

将 BOOT.bin 烧写进 QSPI Flash

…
